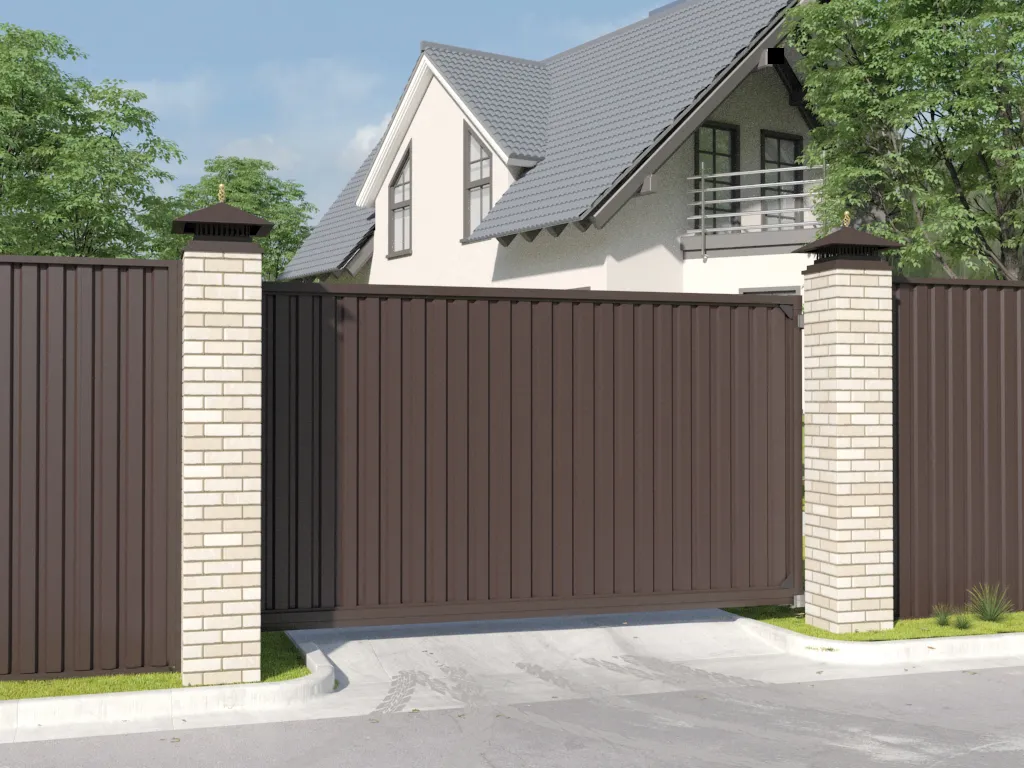

Багато хто вже зустрічався з таким видом конструкції як: відкатні ворота. Він має на увазі спеціальний механізм відкриття, при якому ворота відкочуються убік паралельно огорожі.
Такі ворота складаються всього з однієї стулки (бувають випадки, коли їх дві і вони рухаються один назустріч одному), а механізм відкату може бути підвісним, на роликах і консольним.
З чого складаються відкатні ворота
Давайте розберемо консольні відкатні ворота. На наш погляд, це найвдаліша реалізація механізму відкату. Такі ворота складаються з:
-
Основної частини - каркаса з металевих труб
-
Обшивки для каркаса
-
Заставного елементу для установки роликових кареток
Що ж з себе представляє кожен з елементів відкатної системи.
Каркас відкатної стулки
Основу стулки складає каркас, який виготовляють з профільних труб або ж спеціального т-профиля. Другий варіант надійніший, оскільки немає стиків для закладення герметиком (точніше тільки одна щілина між каркасом і направляючою балкою з комплекту фурнітури).
Каркас роблять довше, ніж ширина отвору, а точніше рекомендують його робити в 1,5 разу більше, відводячи половину ширини отвору на хвостовик.
Обшивка для каркаса
Перейдемо до обшивки. В якості її використовують такі популярні матеріали, як профнастил, дерев'яні дошки, металеві лозини, сэндвич-панели і інші. Обшивають ворота з двох сторін або ж для економії - тільки з однією. Також можна заощадити і не обшивати хвостовик.
Заставний елемент для монтажу роликових опор
Монтаж роликових опор здійснюється на спеціальну заставу, яка виготовляється зі швелера (можна взяти шириною від 12 до 20 мм). До нього приварюють пруты арматури для того, щоб отримана конструкція була стійкішою і легко можна було поставити її по рівню з поверхнею.
Зараз вже з'явився готовий комплект для виготовлення застави, який складається зі швелера і арматури, яка закручується в отвори.
Таким чином ми маємо ще і можливість регулювати встановлені каретки по висоті і не треба буде купувати регулювальні пластини.
Фурнітура для відкатних воріт
Комплектуючі, які входять до складу фурнітури для відкатних воріт потрібні для консольного механізму відкату. Усі комплекти ділять на малу, середню і велику фурнітуру. Такий розділ здійснюється на підставі ваги стулки, на якій він буде встановлений.
Малу можна використати тільки на воротях вагою до 500 кг, а велику - до 800 кг Під замовлення виготовляють ще і посилену фурнітуру, якщо ворота понад 800 кг
Автоматична система для відкатних воріт
Встановлювати автоматику на відкатні ворота не обов'язково. Ця справа кожного, адже хоч в сьогодення і є досить бюджетні моделі, але все таки на це треба буде витратити деяку суму, яка не у всіх є. Можна купити з мінімальною комплектацією або ж розширений, в якому будуть облаштування безпеки. Є варіанти з механічними і магнітними кінцевиками, пластиковими або сталевими зубчастими рейками.
Як зробити відкатні ворота
А тепер трохи поговоримо про те, як зробити відкатні ворота. Існує пара варіантів - самостійно або ж замовити у фірми під ключ. Другий варіант підходить, якщо у вас є значна сума грошей і немає вільного часу займатися самостійно.
Ми ж рекомендуємо спробувати все зробити самостійно (або ж основну частину роботи).
Ну а якщо коротко, то виготовлення розпочинається з підготовки - вимірів, виготовлення креслення, закупівлі матеріалів.
Креслення дуже полегшує виготовлення стулки
По ньому ви з легкістю закупите усі потрібні матеріали без надмірностей, а також поріжете по потрібних розмірах і зварите каркас.
На наступному етапі виготовляємо заставу і бетонуємо її. Далі варимо каркас. Потім встановлюємо його на отвір, а також монтуємо комплектуючі з фурнітури для відкатних воріт. Обшиваємо ворота і встановлюємо замок або ж автоматичну систему для відкатних воріт.
Ціна відкатних воріт
Тепер поговоримо про вартість таких воріт. Якщо замовити ворота на фірмі, то вони обійдуться в два рази дорожче (як мінімум) чим якщо зробити їх самому.
Давайте порахуємо, в скільки можуть обійтися, наприклад, ворота розмірами 6*2 м (підійдуть для отвору 4м шириною), якщо виготовити їх самостійно.
Порахуємо на підставі каркаса з т-профиля і обшивки профнастилом:
-
Каркас - 20*270 12*80 = 6300 грн;
-
Застава - 500*2 11*25 = 1275 грн;
-
Профнастил - 180*8 = 1440 грн;
-
Фурнітура для відкатних воріт - 3095 грн;
-
Витратні матеріали - близько 2000 грн
Всього (приблизно) - 14200 грн
А ось замовлені на фірмі обійдуться десь в 30 000 грн
Чим можна обшити стулку для відкатних воріт
А тепер трохи поговоримо про обшивку каркаса. Для цих цілей ідеально підходять такі матеріали, як профнастил, сэндвич-панели, дерев'яні плашки, металеві лозини і т. п.
Профільні листи популярні як обшивка не лише відкатних воріт, але і орних, а також огорож. Все завдяки своїй великій кількості форм хвилі і кольору. Також вартість досить низька, а стулка виходить відносно легка.
Читайте також: Відкатні ворота з профнастилу
Також можна обшити деревом, але воно значно обважнює стулку. До того ж вага може додаватися у вологу погоду (якщо вони не оброблені спеціальним складом, що все одно не дає 100ащиты).
І ще один популярний матеріал, але не такий дешевий - сэндвич-панели. Вони надають воротам дуже естетичному вигляду.
Завершення
Ну що ж, на цьому закінчимо коротке знайомство з таким видом воріт, як відкатні. А точніше з їх підвидом - консольні ворота.
Щоб використати таку конструкцію необхідно трохи витратиться окрім купівлі матеріалів для стулки ще і на фурнітуру для відкатних воріт і заставу для установки роликових кареток.
Так що такі ворота обійдуться трохи дорожче, ніж орні, але експлуатувати їх набагато приємніше (наша думка).
